Senin, 22 Oktober 2012

Media Penyimpanan disk (cluter)


A.   Media Penyimpanan 2
(Magnetic Disk)
  Floppy disk (diskette)
  Hard disk
Magnetic Disk  :  diskette
  FloppyFloppy disks adalah media penyimpanan yang bersifat flexible removable disket dibuat dari plastik. Disk melingkar didalam suatu bagian yang melingkupinya.. Disk dilapisi dengan partikel magnetic. Partikel magnet tersebutberlaku sebagai media penyimpanan data.
       Disket dipasang pada floppy drive akan diputar dengan kecepatan 360RPM, dan menggunakan read/          write head yang menyentuh permukaan dari disket.
5 ¼ inch










3 ½ inch

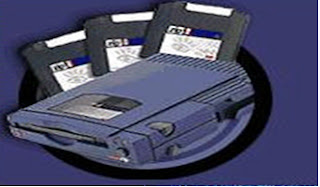

DZip rives











Hardisk
  Hardisk merupakan piranti penyimpanan sekunder dimana data disimpan sebagai pulsa magnetik pada piringan metal yang berputar yang terintegrasi.
   Data disimpan dalam lingkaran konsentris yang disebut track. Tiap track dibagi dalam beberapa segment yang dikenal sebagai sector.
Untuk melakukan operasi baca tulis data dari dan ke piringan, harddisk menggunakan head untuk melakukannya, yang berada disetiap piringan.
  Head inilah yang selanjut bergerak mencari sector-sector tertentu untuk dilakukan operasi terhadapnya.
  Seek time : Waktu yang dibutuhkan untuk menggerakan read/write head pada disk ke posisi silinder yang tepat.
  Waktu yang diperlukan untuk mencari track ini dinamakan latency.

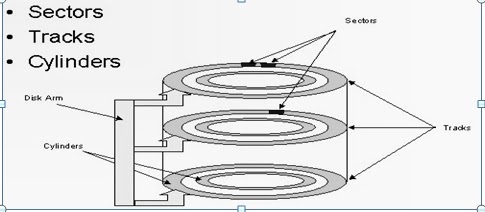

Disk Akan Terbagi Menjadi
Tracks, Cylinder Dan Sector


SECTOR
  Sektor adalah unit penyimpanan fisik terkecil pada disk dan besarnya tetap (biasanya masing-masing dapat menyimpan informasi 512 byte)
  Sektor 0 berada pada track yang terluar dari cylinder yang paling luar, kemudian sektor berikutnya pada track yang sama, kemudian sektor pada track berikutnya(pada cylinder yang sama), jika semua sector pada semua track telah dibaca maka berpindah ke silinder berikutnya.
  Dalam sector ini bit per bit data disimpan
  Sektor pertama disebut juga dengan Master Boot Record (MBR), pada sector ini berisikan table partisi yaitu suatu table yang berisi informasi mengenai partisi yang ada pada hard disk.
  Berisi maksimum 4 entry, dibagi dalam 4 partisi yang disebut partisi primer. Setiap entry pada table partisi berisi bermaca-macam informasi diantaranya nomer sector saat dimulainya partisi, nomer akhir sector dan juga type partisi.
  Tipe Partisi berisikan spesifikasi dari system file. Dimana setiap system operasi akan mengenalinya






Figure : MBR (first sector) layout

                               Gambar Partisi Primer dan gambar hardisk 2 partisi primer





CLUSTER
  adalah sebuah unit penyimpanan disk yang berisi sejumlah sector yang digunakan Sistem Operasi untuk membaca atau menulis intruksi.
R – W HEAD
  Mekanisme proses READ dan WRITE dijalankan oleh HEAD R/W yang merupakan bagian dari disk drive.
   Sebelum data diakses, maka bagian permukaan disk dari data yang akan dibaca/ ditulis akan berputar sampai berada dibawah R-W HEAD.
  Waktu yang dibutuhkan data untuk berputar dari suatu posisi ke posisi yang berdekatan dengan R-W HEAD disebut Latency Time.
  Untuk Hard disk yang terdiri dari beberapa platter, maka akan terdapat beberapa head (tiap sisi satu head) dan dihubungkan oleh lengan-lengan mekanik. Semua lengan mekanik dihubungkan oleh actuator yang digerakkan oleh sebuah motor.
  Disk Drive memutar disket atau hard disk dengan kecepatan tetap.Khusus pada disket, disk drive berputar jika ada perintah READ atau WRITE dan segera berhenti jika data telah tertransfer.
  Kalau pada Hard disk semakin cepat piringan hard disk berputar, semakin cepat data diantarkan ke sistem memori.Kecepatan putar hard disk ada yang 5400 rpm(putaran per menit), 7200 rpm.
  Cara Kerja R-W Head :
  Ketika R-W HEAD sudah tepat terarah pada suatu track tertentu dan blok dengan address yang dikehendaki berputar tepat dibawah R-W Head, maka komponen elektronik dari head diaktifkan untuk mentransfer data

  Untuk READ :
  R-W Head mengartikan sifat kemagnitan dari bit-bit yang tersimpan dalam permukaan disk dan mentransfernya ke buffer dalam memori utama
  Untuk WRITE :
  Data dari buffer ditransfer ke piranti I/O dan signal elektrik dialirkan ke R-W HEAD untuk membentuk sifat kemagnitan dari bit-bit yang ditransfer pada permukaan disk
Waktu yang diperlukan  untuk membaca dan menulis disk dipengaruhi oleh beberapa hal :
  Seek Time
  Latency Time (Rotational Latency Time)
  Random Acces Time
SEEK TIME
  Seek adalah proses untuk memindahkan R-W Head pada disk drive ke tempat yang tepat
   Seek Time adalah waktu yang diperlukan untuk memindahkan R-W Head ke posisi track yang dituju dengan rumus :  S = Sc + di
  Dimana :
  Sc : waktu penyalaan awal (initial startup time)
  d : waktu yang bergerak antar track
  I : jarak yang ditempuh (dalam ukuran ruang antar track)
  Seek Time diukur dalam milidetik (ms)
  Seek Time tidak mencerminkan seluruh kinerja drive, tetapi meru­pa­kan bagian dari operasi drive yang acak, yang tidak melibatkan sequential read time
  Access time = seek time (pemindahan arm ke cylinder)
+ Head activition time (pemilihan track)
+ Rotational Delay (pemilihan record)
                + Transfer Time

Keuntungan penggunaan Magnetic Disk
  Akses terhadap suatu record dapat dilakukan secara sequential atau direct
  Waktu yang dibutuhkan untuk mengakses suatu record lebih cepat
  Respontime cepat
Optical Disk
  ROM : Read Only Memory
  WORM : Write Once, Read Many
CD-Recordable (CDR)
  Menulis CD dengan cara membakar (burn) permukaan piringan
  WMRM : Write Many Read Many
ReWrite CD (CDRW)
CD (Compact Disk) :
  CD-ROM
  CD-R
  CD-RW
  mini-CD
DVD (Digital Video Disk, Digital Versatile Disk) :
  DVD-ROM
  DVD-R
  DVD-RAM
B.   Media Penyimpanan Optikal (Optical Disk)

CD (Compact Disc atau Laser Optic Disk)
CD-ROM merupakan akronim dari “compact disc read-only memory”)) adalah sebuah
piringan kompak dari jenis piringan optik (optical disc) yang dapat menyimpan data.
Ukuran data yang dapat disimpan saat ini bisa mencapai 700MB atau 700 juta bita.
CD-ROM bersifat read only (hanya dapat dibaca, dan tidak dapat ditulisi). Untuk dapat
membaca isi CD-ROM, alat utama yang diperlukan adalah CD Drive. Perkembangan CD-
ROM terkini memungkinkan CD dapat ditulisi berulang kali (Re Write / RW) yang lebih
dikenal dengan nama CD-RW.
DVD (Digital Video Disc/Digital Versatile Disc)
DVD adalah sejenis cakram optik yang dapat digunakan untuk menyimpan data, termasuk
film dengan kualitas video dan audio yang lebih baik dari kualitas VCD. “DVD” pada
awalnya adalah singkatan dari digital video disc, namun beberapa pihak ingin agar
kepanjangannya diganti menjadi digital versatile disc (cakram serba guna digital) agar jelas
bahwa format ini bukan hanya untuk video saja. Karena konsensus antara kedua pihak ini
tidak dapat dicapai, sekarang nama resminya adalah “DVD” saja, dan huruf-huruf tersebut
secara “resmi” bukan singkatan dari apapun.





MEDIA PENYIMPANAN FILE /BERKAS

C.   Media Penyimpanan chip
Peralatan fisik yang menyimpan representasi data.
Media Penyimpanan/storage atau memori dapat dibedakan atas 2 bagian yaitu :
1.     Primary Memory       : Primary Storage atau Internal Storage
2.    Secondary Memory : Secondary Storage atau External Storage




PRIMARY MEMORY / MAIN MEMORY

1.     Ada  4 bagian didalam primary storage, yaitu :
à         Input Storage Area                         : Untuk menampung data yang dibaca
à         Program Storage Area        : Penyimpanan instruksi-instruksi untuk pengolahan
à         Working Storage Area        : Tempat dimana pemrosesan data dilakukan
à         Output Storage Area         : Penyimpanan informasi yang telah diolah untuk
                                            sementara waktu sebelum disalurkan ke alat-alat
                                            output


                    Control Section, Primary Storage Section, ALU  Section adalah bagian dari CPU

2.    Primary storage dapat juga terbagi berdasarkan pada hilang atau tidaknya data / program di dalam penyimpanan yaitu :
  • Volatile Storage
Berkas data atau program akan hilang jika listrik padam
  • Non Volatile Storage
            Berkas data atau program tidak akan hilang sekalipun listrik dipadamkan

3.    Berdasarkan Pengaksesan nya primary memory terbagi menjadi dua yaitu :



  • RAM (RANDOM ACCESS MEMORY)
Bagian dari main memory, yang dapat kita isi dengan data atau program dari diskette atau sumber lain.  Dimana data-data dapat ditulis maupun dibaca pada lokasi dimana saja didalam memori.  RAM bersifat VOLATILE



  • ROM (READ ONLY MEMORY)
Memori yang hanya dapat dibaca.  Pengisian ROM dengan program maupun data, dikerjakan oleh pabrik.  ROM biasanya sudah ditulisi program maupun data dari pabrik dengan tujuan-tujuan khusus.  Misal : Diisi penterjemah (interpreter) dalam bahasa basic.
Jadi ROM tidak termasuk sebagai memori yang dapat kita pergunakan untuk program-program yang kita buat.  ROM bersifat NON VOLATILE

Tipe Lain dari ROM Chip yaitu :
-      PROM ( Programable Read Only Memory )
merupakan sebuah chip memory yang hanya dapat diisi data satu kali saja. Sekali saja program dimasukkan ke dalam sebuah PROM, maka program tersebut akan berada pada PROM seterusnya. Berbeda halnya dengan RAM, pada PROM data akan tetap ada walaupun komputer dimatikan.
Perbedaan mendasar antara PROM dan ROM (Read Only Memory) adalah bahwa PROM diproduksi sebagai memory kosong, sedangkan ROM telah diprogram pada waktu diproduksi. Untuk menuliskan data pada chip PROM, dibutuhkan ‘PROM Programmer‘ atau ‘PROM Burner’

-      EPROM ( Erasable Programable Read Only Memory )
Jenis khusus PROM yang dapat dihapus dengan bantuan sinar ultra violet. Setelah dihapus, EPROM dapat diprogram lagi. EEPROM hampir sama dengan EPROM, hanya saja untuk menghapus datanya memerlukan arus listrik.

-      EEPROM ( Electrically Erasable Programable Read Only Memory )
EEPROM adalah tipe khusus dari PROM (Programmable Read-Only Memory ) yang bisa dihapus dengan memakai perintah elektris. Seperti juga tipe PROM lainnya, EEPROM dapat menyimpan isi datanya, bahkan saat listrik sudah dimatikan.
EEPROM sangat mirip dengan flash memory yang disebut juga flash EEPROM. Perbedaan mendasar antara flash memory dan EEPROM adalah penulisan dan penghapusan EEPROM dilakukan dilakukan pada data sebesar satu byte, sedangkan pada flash memory penghapusan dan penulisan data ini dilakukan pada data sebesar satu block. Oleh karena itu flash memory lebih cepat.
Dengan ROM biasa, penggantian BIOS hanya dapat dilakukan dengan mengganti chip. Sedangkan pada EEPROM program akan memberikan instruksi kepada pengendali chip supaya memberikan perintah elektronis untuk kemudian mendownload kode BIOS baru untuk diidikan kepada chip. Hal ini berarti perusahaan dapat dengan mudah mendistribusikan BIOS baru atau update, misalnya dengan menggunakan disket. Hal ini disebut juga flash BIOS.(dna)

SECONDARY MEMORY

Memori dari pada CPU sangat terbatas sekali dan hanya dapat menyimpan informasi untuk sementara waktu.  Oleh sebab itu alat penyimpan data yang permanen sangat diperlukan.  Informasi yang disimpan pada alat-alat tersebut dapat diambil dan ditransfer pada CPU pada saat diperlukan.  Alat tersebut dinamakan secondary memory / auxiliary memory atau backing storage.
Hirarki Storage





Jenis Secondary Storage

¨       Serial / Sequential Access Storage Device (SASD)
            Contoh : Magnetic Tape, Punched Card, Punched Paper Tape
¨       Direct Access Storage Device (DASD)
            Contoh : Magnetic Disk, Floppy Disk, Mass Storage
Pada memori tambahan pengaksesan data dilakukan secara tidak langsung yaitu dengan menggunakan instruksi-instruksi seperti GET, PUT, READ atau WRITE.
Beberapa pertimbangan didalam memilih alat penyimpanan :
v  Cara penyusunan data
v  Kapasitas penyimpanan
v  Waktu Akses
v  Kecepatan transfer data
v  Harga
v  Persyaratan pemeliharaan
v  Standarisasi

¨       Serial / Sequential Access Storage Device (SASD)
Magnetic Tape
Magnetic Tape (Pita Magnetik) merupakan model pertama dari External Storage (Secondary Storage). Pita ini juga dipakai untuk alat input/output dimana informasi dimasukkan ke CPU dari Media ini dan informasi dapat diambil dari CPU lalu disimpan pada media ini juga.
Panjang pita ini pada umumnya 2400 feet, lebarnya 0.5 inch dan tebalnya 2 mm. Jumlah data yang ditampung tergantung pada model pita magnetik  yang digunakan.  Untuk pita yang panjangnya 2400 feet, dapat menampung kira-kira 23.000.000 karakter. Penyimpanan data pada pita ini adalah dengan cara sequential.
Sekarang pita magnetik berbentuk cartridge. Data ditulis pada pita magnetik dengan memberikan sifat magnetis pada daerah sepanjang pita.

Ø  Representasi Data dan Density pada pita magnetik
Data direkam secara digit pada media ini sebagai titik-titik magnetisasi pada lapisan ferroksida.  Magnetisasi positif menyatakan 1 bit, sedangkan magnetisasi negatif menyatakan 0 bit atau sebaliknya.
Tape terdiri atas 9 track, 8 track dipakai untuk merekam data dan track yang ke 9 untuk koreksi kesalahan.
Salah satu karakteristik yang penting dari pita magnetic ini adalah density (kepadatan) dimana data disimpan.  Density adalah fungsi dari media tape dan drive yang digunakan untuk merekam data ke media tadi.  Satuan yang digunakan density adalah bytes per inch (bpi).  Umumnya density dari tape adalah 1600 bpi dan 6250 bpi.   (bpi ekivalen dengan charakter per inch)

Ø  Parity dan Error Control pada Magnetic Tape
Salah satu teknik untuk memeriksa kesalahan pada pita magnetik adalah dengan parity check.
¨
¨       Jenis Parity Check adalah
¨
Ø  ODD PARITY (Parity Ganjil)
Jika data direkam dengan menggunakan odd parity, maka jumlah 1 bit yang merepresentasikan suatu karakter adalah ganjil.
Jika jumlah 1 bitnya sudah ganjil, maka parity bit yang terletak pada track ke 9 adalah 0 bit, akan tetapi jika jumlah 1 bitnya masih genap maka parity bitnya adalah 1 bit.

Ø  EVEN PARITY ( Parity Genap)
Bila kita merekam data dengan menggunakan even parity, maka jumlah 1 bit yang merepresentasikan suatu karakter adalah genap jika jumlah 1 bitnya sudah genap, maka parity bit yang terletak pada track ke 9 adalah 0 bit, akan tetapi jika jumlah 1 bitnya masih ganjil maka parity bitnya adalah 1 bit.

à         Misal
à         Track        1          :           0          0          0          0          0          0
à                           2          :           1          1          1          1          1          1
à                           3          :           1          1          1          1          1          1
à                           4          :           0          1          0          1          0          1
à                           5          :           1          1          0          1          1          0
à                           6          :           1          1          1          1          0          0
à                           7          :           0          1          1          1          1          0
à                           8          :           0          0          1          1          1          1
à
Bagaimana isi dari track ke 9, jika untuk merekam data digunakan odd parity dan even parity ????

Jawab :
ODD PARITY
Track 9          :           1          1          0          0          0          1

EVEN PARITY
Track 9          :           0          0          1          1          1          0

LATIHAN  :
à         Lihat suatu bagian dari tape yang berisi :
à         Track        1          :           1          0          0          0          1          1
à                           2          :           1          1          1          1          1          0
à                           3          :           0          0          0          1          1          1
à                           4          :           0          0          0          1          0          1
à                           5          :           0          1          0          1          1          1
à                           6          :           1          0          0          1          1          1
à                           7          :           1          1          1          0          0          0
à                           8          :           1          0          0          0          0          0
à
à         Bagaimana isi dari track ke 9, jika untuk merekam data digunakan
à                           1. Even Parity
à                           2. Odd Parity



Ø  Sistem Block pada Pita magnetik
Data yang dibaca dari atau ditulis ke media ini dalam suatu grup karakter disebut block.  Suatu block adalah jumlah terkecil dari data yang dapat ditransfer antara secondary memory dan primary memory pada saat akses.  Sebuah block dapat terdiri dari satu atau lebih record.  Sebuah block dapat merupakan physical record.
Diantara 2 block terdapat ruang yang disebut sebagai gap (inter block gap).
Panjang masing-masing gap adalah 0.6 inch.  ukuran block dapat mempengaruhi jumlah data/record yang dapat disimpan dalam tape.

Ø  Menghitung Kapasitas Penyimpanan & waktu akses pada Tape
¨
¨       Misal :
¨       Akan dibandingkan berapa banyak record yang disimpan dalam tape bila :
¨                         1 block berisi 1 record
¨                         1 record = 100 charakter   ; dengan
¨                         1 block berisi 20 record
¨                         1 record = 100 charakter
Panjang tape yang digunakan adalah 2400 feet, density 6250 bpi dan panjang gap 0.6 inch.

¨       Jawab ;
¨
¨       1.                           2400 feet/tape * 12 inch/feet
¨
¨                        1 rec/block * 100 char/rec      + 0.6 inch/gap * 1 gap/block
¨                                                   6250 char/inch
¨                   =  46753 block/tape
¨
¨       2.                           2400 feet/tape * 12 inch/feet
¨
¨                                    20 rec/block * 100 char/rec      + 0.6 inch/gap * 1 gap/block
¨                                                     6250 char/inch
¨        =  31304 block/tape
¨                         Jadi tape tersebut berisi    = 20 * 31304
¨                                                                         = 626.080 record.
¨
Ø  Menghitung waktu akses.
Misal ;
Kecepatan akses tape untuk membaca/menulis adalah 200 inch/sec.
Waktu yang dibutuhkan untuk berhenti dan mulai pada waktu terdapat gap adalah 0.04 second.
Hitung waktu akses yang dibutuhkan tape tersebut, dengan menggunakan data pada contoh sebelumnya.

Jawab :

1 block 1 record
46753 block/tape * 0.016 inch/block + 46753 block/tape * 0.004 sec/gap * 1 gap/block


200 inch/sec
= 190.75 sec/tape
Jadi waktu akses yang dibutuhkan tape tersebut adalah 190.75 sec
1 block 20 record
2338 block/tape * 0.32 inch/block + 2338 block/tape * 0.004 sec/gap * 1 gap/block


200 inch/sec
= 10.55 sec/tape
Jadi waktu akses yang dibutuhkan tape tersebut adalah 10.55 sec

Ø  Keuntungan Penggunaan Magnetic Tape
Panjang record tidak terbatas
Density data tinggi
Volume penyimpanan datanya besar dan harganya murah
Kecepatan transfer data tinggi
Sangat efisiensi bila semua atau kebanyakan record dari sebuah tape file memerlukan pemrosesan seluruhnya

Ø  Keterbatasan penggunaan Magnetic Tape
Akses langsung terhadap record lambat
Masalah lingkungan
Memerlukan penafsiran terhadap mesin
Proses harus sequential

Ø  Organisasi Berkas dan Metode Akses pada Magnetic Tape
Untuk membaca atau menulis pada suatu magnetic tape adalah secara sequential.  Artinya untuk mendapatkan tempat suatu data maka data yang didepannya harus dilalui terlebih dahulu.
Maka dapat dikatakan organisasi data pada file didalam tape dibentuk secara sequential dan metode aksesnya juga secara sequential

Ø  Macam - macam Magnetik tape, misalnya:
- Mini cartridge : dapat menampung data sebesar 250 MB sampai 8 GB).
- Videotape/Videocassette (Pita Video/Kaset Video) : merupakan alat penyimpanan komputer yang banyak ditemui dipasaraan.Videotape terdiri dari berbagai macam format, baik dalam format analog maupun digital. Format analog misalnya VHS, S-VHS ataupun format berkualitas broadcast, yaitu : Betacam, Format digital dapat dalam MiniDV, DVC-Pro,DVCAM, HDCAM, Hi8, DVHS, atau format digital untuk kualitas broadcast Betacam Digital.

Latihan Soal :

Density suatu tape adalah 1600 bpi dan panjang interblock gap adalah 0.75 inch.  Record yang panjangnya 40 charackter akan disimpan pada tape yang panjangnya 2400 feet
Berapa banyak record yang dapat disimpan jika dalam 1 block berisi 1 record ???
Berapa banyak record yang dapat disimpan jika dalam 1 block berisi 10 record ???
Jika kecepatan pemindahan data adalah 100 inch/sec, waktu akses yang diperlukan untuk melewati interblock gap adalah 0.1 second
Berapa waktu yang diperlukan untuk membaca tape tersebut untuk 1 block berisi 1 record dan 1 block berisi 10 record ????
